Ni-Cr PFM在不同的firing cycle之下的強度研究—Anwar(2015)

Journal of Prosthodontics 2015 Vol.24 P.634-641

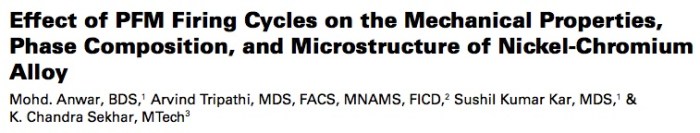

J Prosthodontics 2015 Vol.24-1



雖然說我不常使用Ni-Cr PFM crown, 但是這篇文章值得一看的部分不單是Ni-Cr PFM, 而是我們在做metal ceramic crowns, 每一次燒瓷會遇到的問題.

實驗其實很單純, 就是將Ni-Cr metal燒三次, opaque fire, body fire, glaze fire. 控制組不進爐, 其他三組分別燒一, 二, 三次, 然後去測試機械強度.

結果越燒機械形質越弱, 原本類似網狀的結構也會慢慢形成晶格, 但是這實驗沒有真的燒瓷, 所以即使底下金屬性質減弱, 也很難說整體狀況變得不佳. 但是若是做金屬假牙, 就要避免用舊金屬重做, 之前的文章也有講過若是要做金屬假牙, 可以混舊金屬但不能超過一半, 也不可以重做三次以上.

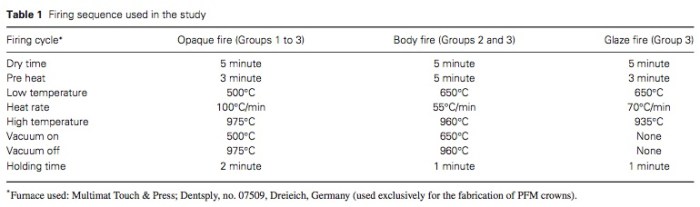

J Prosthodontics 2015 Vol.24-2

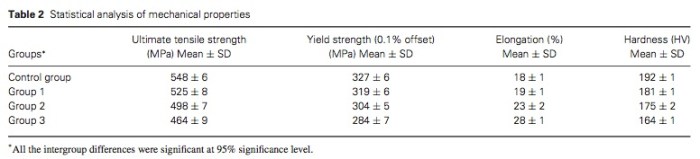

J Prosthodontics 2015 Vol.24-3

發表迴響

在下方填入你的資料或按右方圖示以社群網站登入:

WordPress.com 標誌

您的留言將使用 WordPress.com 帳號。 登出 /  變更 )

Google photo

您的留言將使用 Google 帳號。 登出 /  變更 )

Twitter picture

您的留言將使用 Twitter 帳號。 登出 /  變更 )

Facebook照片

您的留言將使用 Facebook 帳號。 登出 /  變更 )

連結到 %s
